幕墙智能设计软件新功能上线~

发表时间：2022-02-17 16:41作者：百思美小助理

哈喽，艾瑞巴蒂！
这里是你的百思美小助理吖！

实力已经不允许我们在低调下去了！「没用」的新功能又双叒叕更新了…


幕墙智能设计软件

批量放置转接件


01.
可在Rhino中定位转接件插入位置

Rhino中的网架线是创建幕墙系统中型材的定位依据，因此使用网架线定位转接件的插入位置，能确保转接件插入位置与幕墙系统型材的位置对应




Rhino网架线定位

02.
亦可在ArchiCAD中定位转接件插入位置

通过在ArchiCAD中已生成的型材作为转接件插入的定位依据，能够直观高效的设置转接件与主型材的相对位置关系，借助ArchiCAD的三维引擎实现所见即所得的视觉效果




ArchiCAD主型材定位

03.

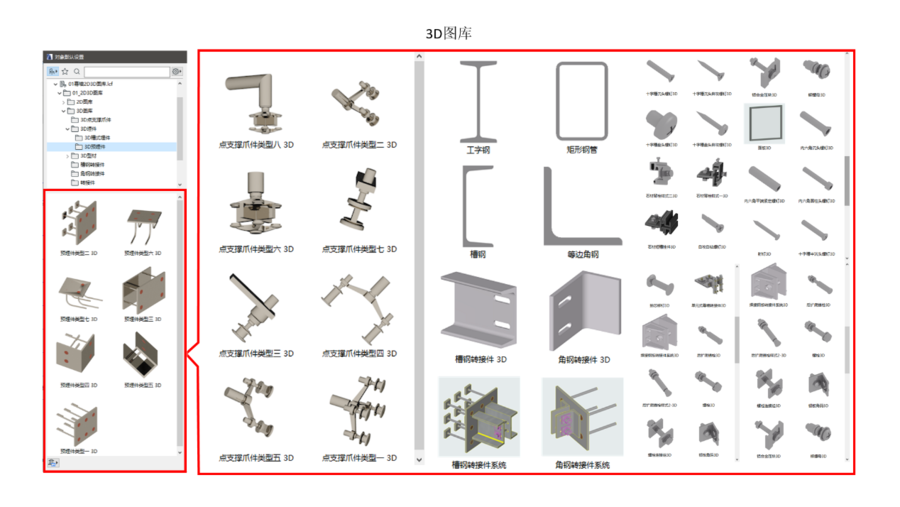

大量3D参数化构件图库

幕墙智能化系统已自带大量常用的标准化预埋件、转接件、五金件、特殊部件等参数化模型，可供幕墙设计人员直接调用
3D参数化构件图库

04.
多种标准转接件系统模型
幕墙智能化系统提供多种转接件系统模型
幕墙智能化系统已提供多种转接件系统模型，通过在Grasshopper中调整埋件类型参数，可快速更新预埋件模型种类（其中包含对应主体结构中部，端部及转角处使用的预埋件模型）
快速调整预埋件类型

05.
快速批量放置转接件

在Grasshopper中将“显示构件”电池组中的“False”调整为“True”后，转接件模型在ArchiCAD中快速批量生成
一键生成转接件模型

06.
转接件参数可实时调整

在设计过程中难免会有设计方案调整的情况，在立柱尺寸从160x80调整为200x100之后，通过在Grasshopper中调节槽钢间距、槽钢长度参数后，ArchiCAD中的转接件模型将实时更新，匹配新立柱
快速调整槽钢间距
快速调整槽钢长度
07.
预埋件参数可实时调整
在Grasshopper中通过调节锚板厚度、锚板尺寸参数后，ArchiCAD中的预埋件模型将会实时变化，并且随着锚板尺寸的加大，锚筋数量及分布会自动更新
快速修改锚板厚度
快速调整锚板尺寸

幕墙智能设计软件

免费领取方式
关注「建筑A次方」后台回复「幕墙」
即可领取软件资源
